Комплекты подшипников - дуплекс: особенности, преимущества и сферы применения

Подшипники являются неотъемлемой частью многих механизмов и оборудования, обеспечивая вращение валов и осей с минимальным сопротивлением. В современных промышленных условиях всё чаще используются комплекты подшипников, собранные в так называемые дуплексные системы. Такие комплекты представляют собой пару подшипников, которые устанавливаются вместе и работают как единое целое. В этой статье мы рассмотрим особенности дуплексных комплектов, их преимущества и основные сферы применения.

Что такое дуплексные комплекты подшипников?

Дуплексные комплекты подшипников — это два одинаковых подшипника, которые устанавливаются вплотную друг к другу и предварительно настроены на определённый тип нагрузки. Такие комплекты чаще всего используются в радиально-упорных шариковых или роликовых подшипниках. Дуплексная сборка позволяет распределять нагрузку более равномерно, что повышает надёжность и долговечность механизма.

Основные типы дуплексных комплектов:

1. Дуплексная сборка по схеме X (face-to-face, DF) - (лицом к лицу):
   В такой сборке наружные кольца подшипников развёрнуты друг к другу. Это позволяет компенсировать осевые нагрузки в обоих направлениях. Такая конфигурация обеспечивает высокую жёсткость и устойчивость к перекосам.
2. Дуплексная сборка по схеме O (back-to-back, DB) - (спиной к спине):
   В этом случае наружные кольца подшипников развёрнуты в противоположные стороны. Такая сборка лучше подходит для радиальных нагрузок и позволяет компенсировать осевые смещения вала.
3. Дуплексная сборка по схеме T в тандеме (tandem, DT):
   В такой конфигурации оба подшипника устанавливаются в одном направлении. Это позволяет выдерживать значительные односторонние осевые нагрузки.

Подшипники, установленные группами по три или четыре штуки.

Однорядные радиально-упорные шариковые подшипники поставляются в группах по три или четыре подшипника в случаях, когда требуется высокая степень точности посадки вместе с повышенными параметрами прочности опорных поверхностей.

Схема установки 0T
Схема установки XT
Схема установки TT
Схема установки OTT
Схема установки XTT
Схема установки TTT
Схема установки TOT
Схема установки TXT

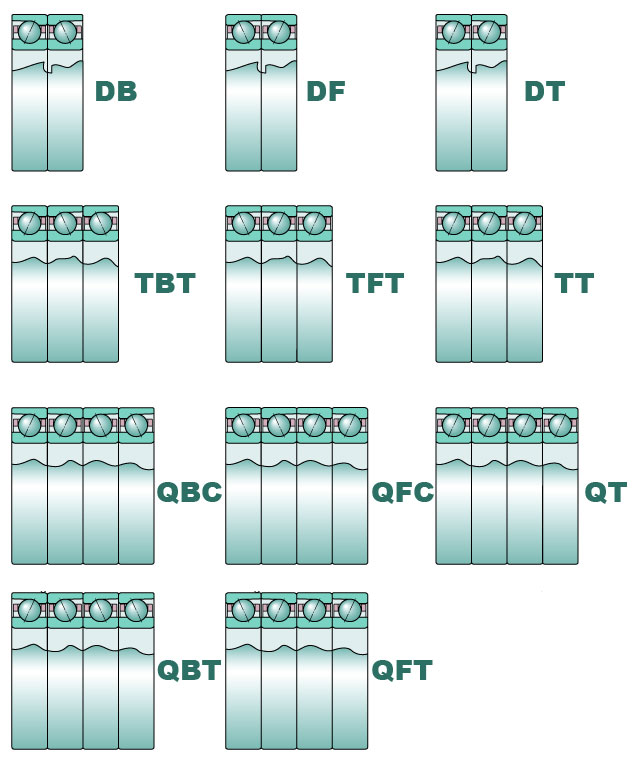

Примеры установки комплектов подшипников SKF.

Преимущества дуплексных комплектов подшипников

1. Повышенная нагрузочная способность:
   Два подшипника, работающих вместе, способны выдерживать более высокие радиальные и осевые нагрузки по сравнению с одиночным подшипником.
2. Улучшенная точность и жёсткость:
   Дуплексные комплекты обеспечивают более точное позиционирование вала и повышают жёсткость всей системы, что особенно важно для высокоскоростных механизмов.
3. Компенсация осевых смещений:
   В зависимости от типа сборки дуплексные комплекты могут компенсировать осевые смещения вала, что снижает износ и продлевает срок службы оборудования.
4. Универсальность:
   Дуплексные комплекты подходят для различных типов оборудования и могут использоваться в условиях высоких скоростей, температур и нагрузок.
5. Простота монтажа:
   Подшипники в дуплексных комплектах поставляются уже настроенными и готовыми к установке, что упрощает процесс монтажа и снижает вероятность ошибок.

Сферы применения дуплексных комплектов подшипников

Дуплексные комплекты подшипников широко используются в различных отраслях промышленности, где требуется высокая точность, надёжность и долговечность. Основные сферы применения включают:

1. Металлообрабатывающее оборудование:
   В станках для обработки металлов дуплексные подшипники обеспечивают точное позиционирование шпинделей и высокую жёсткость.
2. Автомобильная промышленность:
   В автомобилях такие подшипники используются в ступицах колёс, коробках передач и других узлах, где важна устойчивость к нагрузкам.
3. Авиационная и космическая техника:
   В авиации и космонавтике дуплексные комплекты применяются в системах, требующих высокой точности и надёжности.
4. Энергетика:
   В турбинах, генераторах и других энергетических установках дуплексные подшипники обеспечивают стабильную работу при высоких нагрузках.
5. Робототехника и точное машиностроение:
   В роботах и высокоточных механизмах такие подшипники используются для обеспечения плавного и точного движения.

Заключение

Дуплексные комплекты подшипников представляют собой современное решение для повышения надёжности и эффективности работы механизмов. Их способность выдерживать высокие нагрузки, компенсировать осевые смещения и обеспечивать точное позиционирование делает их незаменимыми в различных отраслях промышленности. При выборе дуплексных комплектов важно учитывать тип нагрузки, скорость вращения и условия эксплуатации, чтобы обеспечить максимальную производительность и долговечность оборудования.

Использование дуплексных подшипников — это инвестиция в качество и надёжность, которая окупается за счёт снижения затрат на обслуживание и увеличения срока службы механизмов.
